UQESH – Revêtement de Sol Polyuréthane vs Résine Époxy

Le polyuréthane et l'époxy sont tous deux utilisés comme revêtements de sol industriels, mais ils diffèrent sur plusieurs points essentiels – impact environnemental, résistance à la flexion, résistance à l'usure et aux chocs, et résistance à l'humidité du sol. Nous passons ici en revue ces différences sur la base de données d'essais réelles, y compris des essais d'usure et de choc à grande échelle.

Aperçu Rapide

Polyuréthane vs Revêtement Époxy en un Coup d'Œil

Propriété	Revêtement Époxy	Revêtement Polyuréthane UQESH
Teneur en COV	60–600+ g/L selon le type	2–10 g/L
Odeur	Souvent une forte odeur pendant l'application	Inodore
Résistance à la Température	Ramollit souvent dès 50–60°C	Résiste au nettoyage à la vapeur à haute température
Résistance Chimique	Varie selon les types	Excellente résistance aux acides, huiles et solvants
Résistance aux Chocs	Peut se fissurer sous un choc important	Marquage minimal, structure préservée
Résistance à la Glisse	Choix limité	Gamme complète R9–R13
Matière Première	D'origine pétrolière	Huile de ricin renouvelable

En Détail

Pourquoi de Plus en Plus de Personnes Choisissent le Polyuréthane Plutôt que l'Époxy

Une Teneur en COV Plus Faible et un Impact Environnemental Réduit

L'époxy traditionnel peut contenir des solvants organiques et présente souvent une teneur en COV élevée – de 60–80 g/L pour les variantes sans solvant jusqu'à 500–600+ g/L pour les variantes à base de solvants, souvent avec une odeur perceptible pendant l'application. Le système polyuréthane en phase aqueuse d'UQESH utilise l'eau comme milieu de dispersion au lieu de solvants, ce qui donne des niveaux de COV ultra-faibles de 2–10 g/L et un résultat totalement inodore. Le liant est également à base d'huile de ricin renouvelable au lieu de matières premières d'origine pétrolière.

Une Meilleure Résistance à la Température et à la Vapeur

Les systèmes époxy ramollissent souvent dès 50–60°C et ne résistent pas bien aux températures élevées ou à la vapeur. UQESH utilise un polyol unique à base d'huile de ricin qui dépasse la résistance à la température des liants traditionnels, rendant le système adapté aux environnements soumis à un nettoyage quotidien à la vapeur à haute température – comme les cuisines professionnelles et la production alimentaire.

Résistance Chimique

Le polyuréthane en phase aqueuse d'UQESH résiste à l'érosion causée par la plupart des produits chimiques, avec une très bonne résistance à l'acide acétique, à l'acide lactique, à l'acide oléique, à l'acide citrique et à d'autres substances couramment présentes dans l'industrie alimentaire. Découvrez les résultats d'essais complets sur notre page Pourquoi UQESH.

Contexte

Où l'Époxy Est-il Utilisé – et Pourquoi Est-il Devenu la Norme ?

L'époxy est utilisé dans cinq grands domaines : les revêtements industriels (par exemple les revêtements anticorrosion sur les ponts et autres équipements), les sols de bâtiments industriels et autres installations, l'électronique et l'électrotechnique (y compris les circuits imprimés), les matériaux composites associés à des fibres (par exemple dans la construction aéronautique), ainsi que comme adhésifs et liants.

L'époxy est longtemps devenu le choix de référence pour les sols industriels, pour quelques raisons simples : un coût relativement faible, un procédé d'application bien établi et largement maîtrisé, une surface brillante et présentable, et une protection de base contre la poussière et l'humidité.

Limites

Les Limites de l'Époxy dans les Environnements Exigeants

Dans le même temps, les limites de l'époxy deviennent de plus en plus évidentes dans des environnements plus difficiles : à l'extérieur, il jaunit et craie facilement, le matériau est cassant et se fissure ou se délamine relativement facilement, il ne tolère pas particulièrement bien l'humidité du sol, il ramollit à haute température et devient cassant à basse température, et la grande majorité des systèmes époxy sont à base de solvants avec des émissions de COV élevées.

Résistance à la Flexion

Époxy vs Polyuréthane UQESH – Résistance à la Flexion

Lors d'un essai de flexion trois points – où l'éprouvette est chargée symétriquement depuis trois points jusqu'à ce que la charge de rupture soit mesurée – le polyuréthane en phase aqueuse d'UQESH atteint une résistance à la flexion supérieure à 15 MPa, avec une grande ténacité et une faible tendance à la fissuration. L'époxy traditionnel n'atteint qu'environ 6 MPa dans le même type d'essai, avec une ténacité moindre et un risque de fissuration nettement plus élevé.

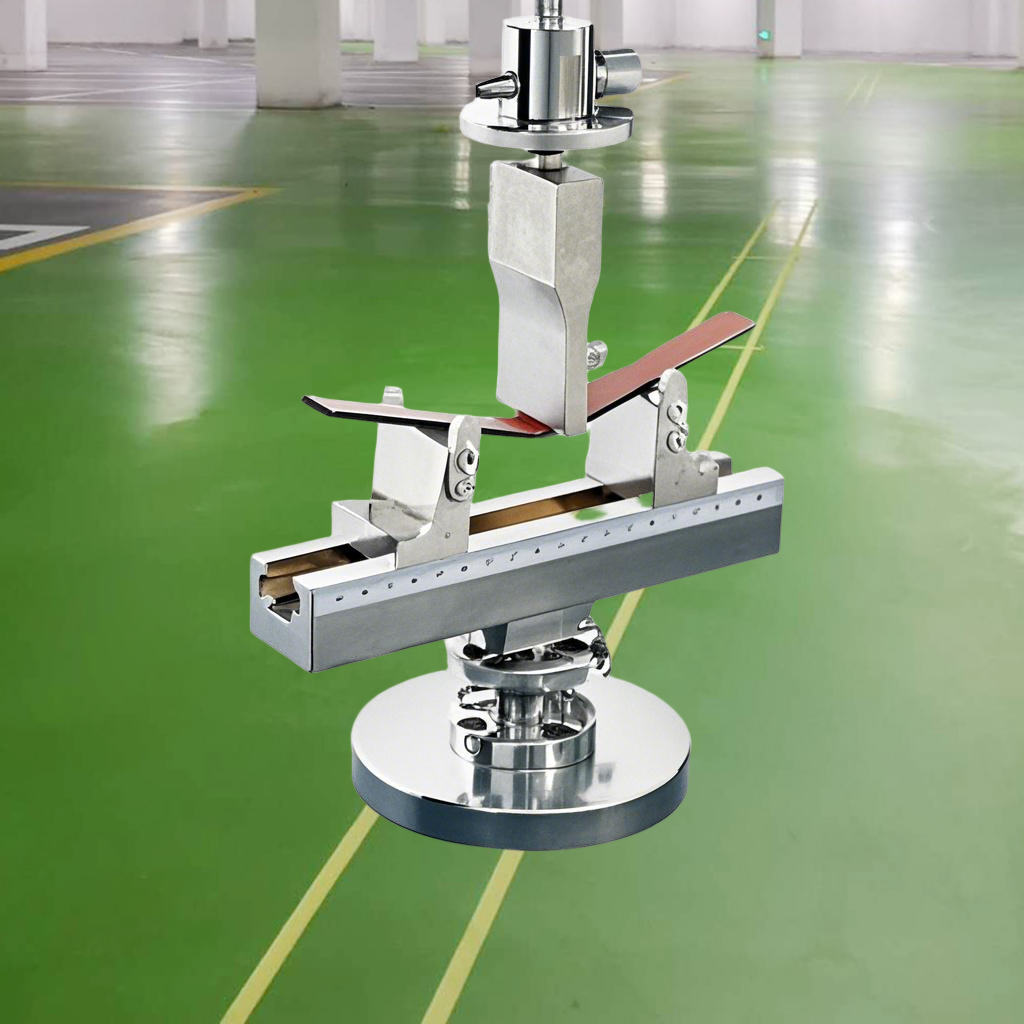

Essai de flexion trois points, dispositif d'essai — Essai de flexion trois points – méthode d'essai

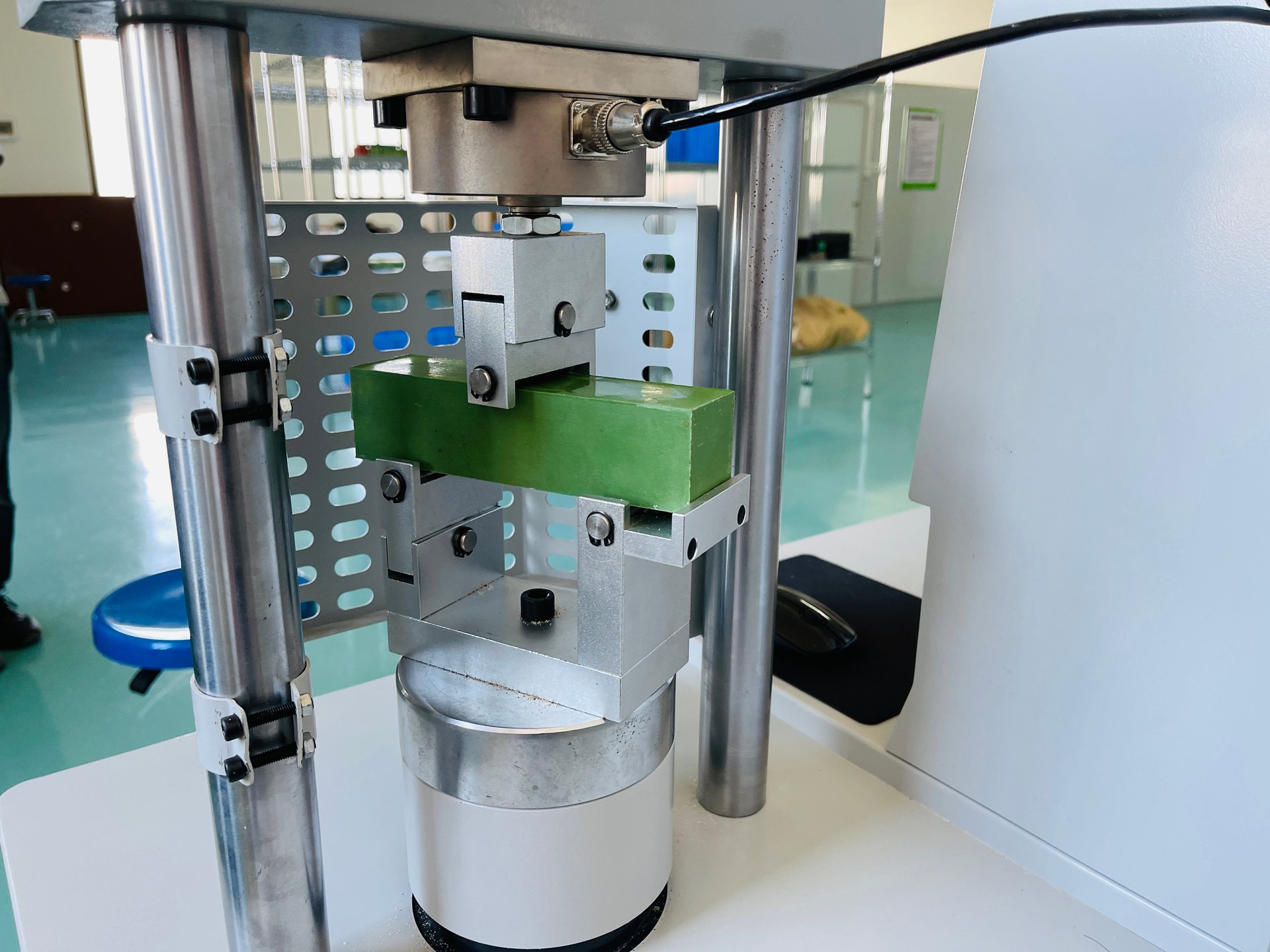

Éprouvette UQESH lors de l'essai de flexion, non fissurée — UQESH : > 15 MPa, non fissuré

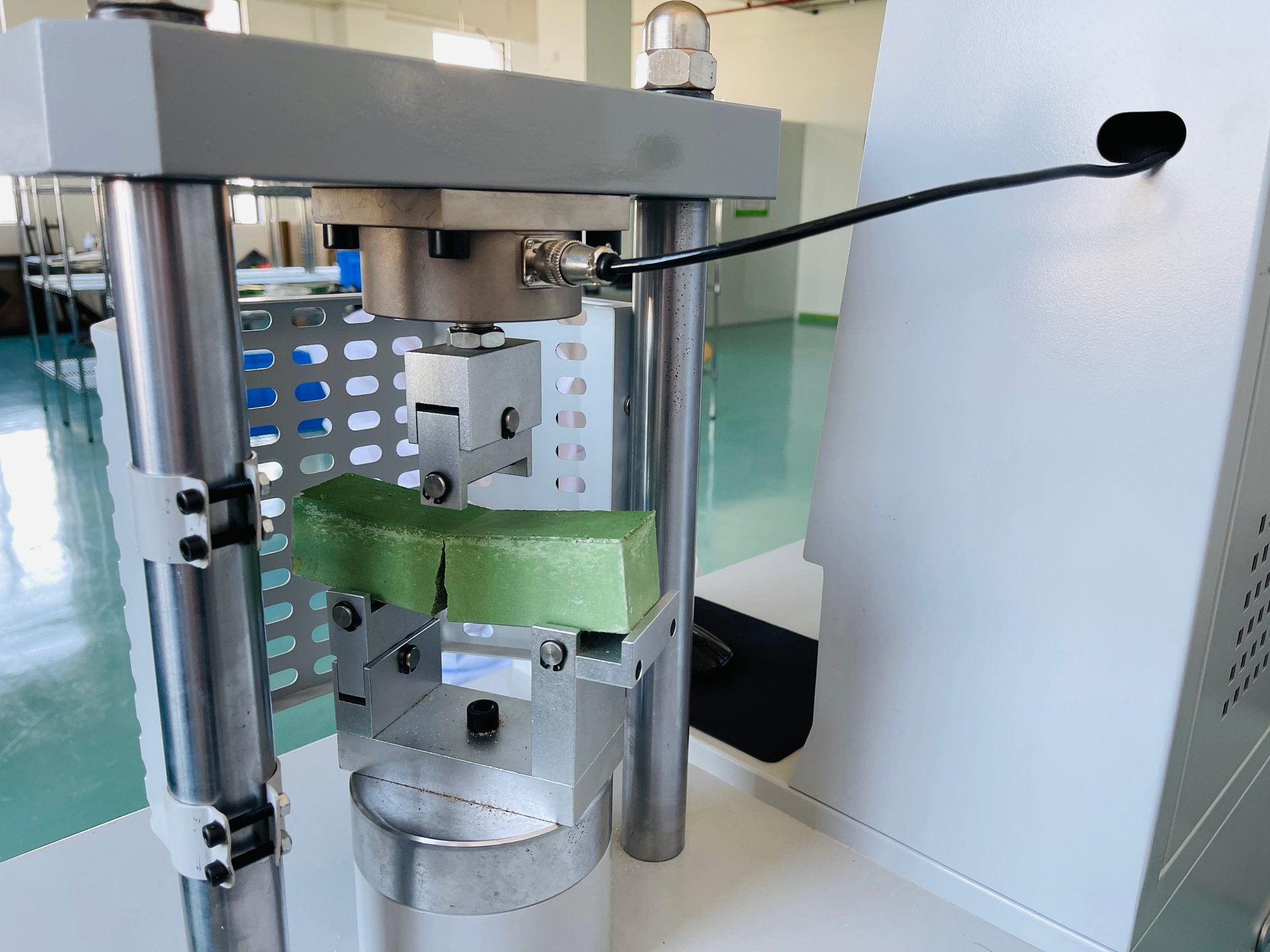

Éprouvette époxy fissurée lors de l'essai de flexion — Époxy : ≈ 6 MPa, fissuré

Humidité du Sol

Époxy vs Polyuréthane UQESH – Résistance à l'Humidité du Sol

Le système polyuréthane en phase aqueuse d'UQESH présente une adhérence au béton supérieure à 2,0 MPa – plus élevée que la résistance propre du support en béton – comparée à un époxy classique, qui descend souvent en dessous de 1,0 MPa avec une rupture à l'interface des couches. Cette adhérence plus élevée signifie que le système résiste mieux à l'humidité du sol qui remonterait sinon par le bas, tandis que la rigidité plus élevée et la ténacité moindre de l'époxy le rendent plus sensible aux contraintes de compression qui provoquent cloques et délamination dès que l'humidité parvient tout de même à pénétrer. Consultez l'ensemble des données d'adhérence sur notre page Pourquoi UQESH.

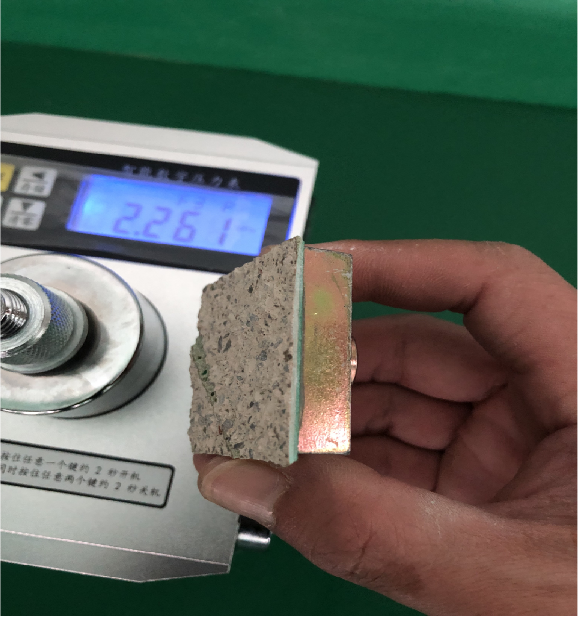

Essai d'adhérence UQESH, 2,261 MPa, rupture dans le béton — UQESH : 2,261 MPa, rupture dans le béton

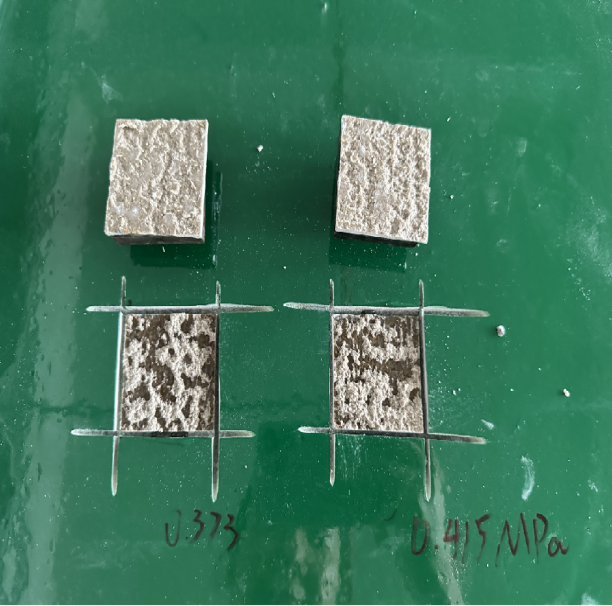

Essai d'adhérence époxy, 0,373 et 0,415 MPa — Époxy : 0,373 / 0,415 MPa

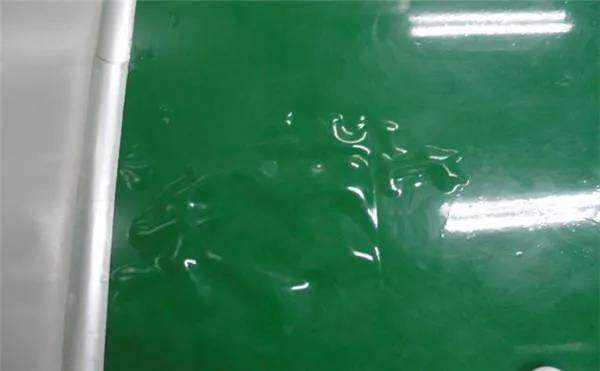

Sol époxy présentant des cloques dues à l'humidité du sol — Époxy : cloques causées par l'humidité du sol

Essai d'Usure

Époxy vs Polyuréthane UQESH – Usure sous un Trafic Intensif de Chariots Élévateurs

Le système polyuréthane en phase aqueuse d'UQESH possède une structure segmentée de blocs durs et souples, offrant une grande dureté combinée à une grande ténacité et une bonne élasticité – des propriétés qui aident le système à mieux résister à l'usure par glissement et par impact en répartissant, en absorbant et en libérant l'énergie de la charge.

L'essai a été réalisé avec un chariot élévateur électrique de 3 tonnes, un tour toutes les 1,5 minutes, 10 heures de fonctionnement par jour pendant 80 jours – soit un total de 32 000 passages. Conclusion : la résistance à l'usure du système polyuréthane bi-composant (UQESH) est nettement supérieure à celle de l'époxy.

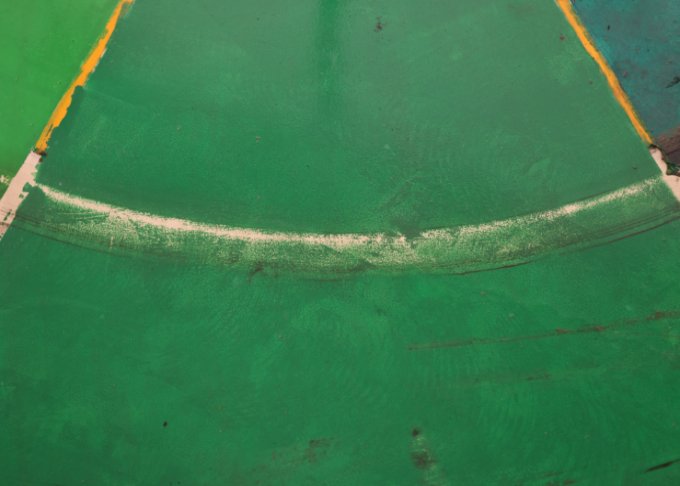

Sol époxy : trace d'usure visible après des charges de roues répétées — Époxy : trace d'usure clairement abrasée

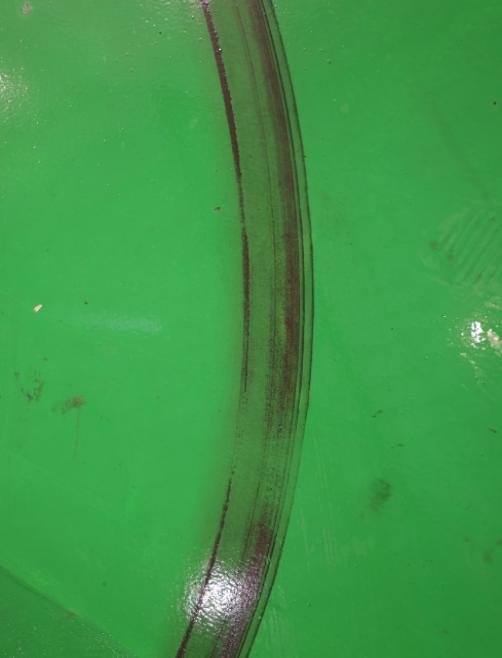

Sol polyuréthane UQESH : trace d'usure minimale après des charges de roues répétées — Polyuréthane UQESH : trace d'usure minimale, surface intacte par ailleurs

Essai de Choc

Époxy vs Polyuréthane UQESH – Résistance aux Chocs

Lors d'un essai de chute avec une bille d'acier de 1 kg, sur un support en béton répondant aux conditions d'essai, le système d'UQESH (PF 1,5 mm + TAP 750) a résisté à 70 chutes depuis 1 mètre et 10 chutes depuis 2 mètres sans la moindre fissure ni signe de dommage. Un système époxy couramment utilisé sur le marché se fissure et subit des dommages dès 3 chutes depuis 1 mètre, et après seulement 1 chute depuis 2 mètres.

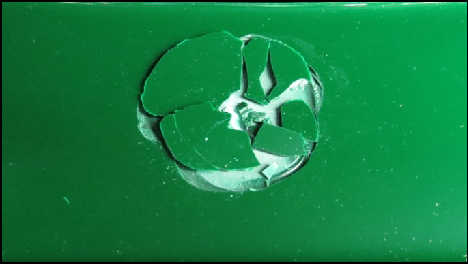

Sol époxy : fissuration après essai de chute de bille d'acier — Système époxy classique : se fissure dès 3 chutes depuis 1 m

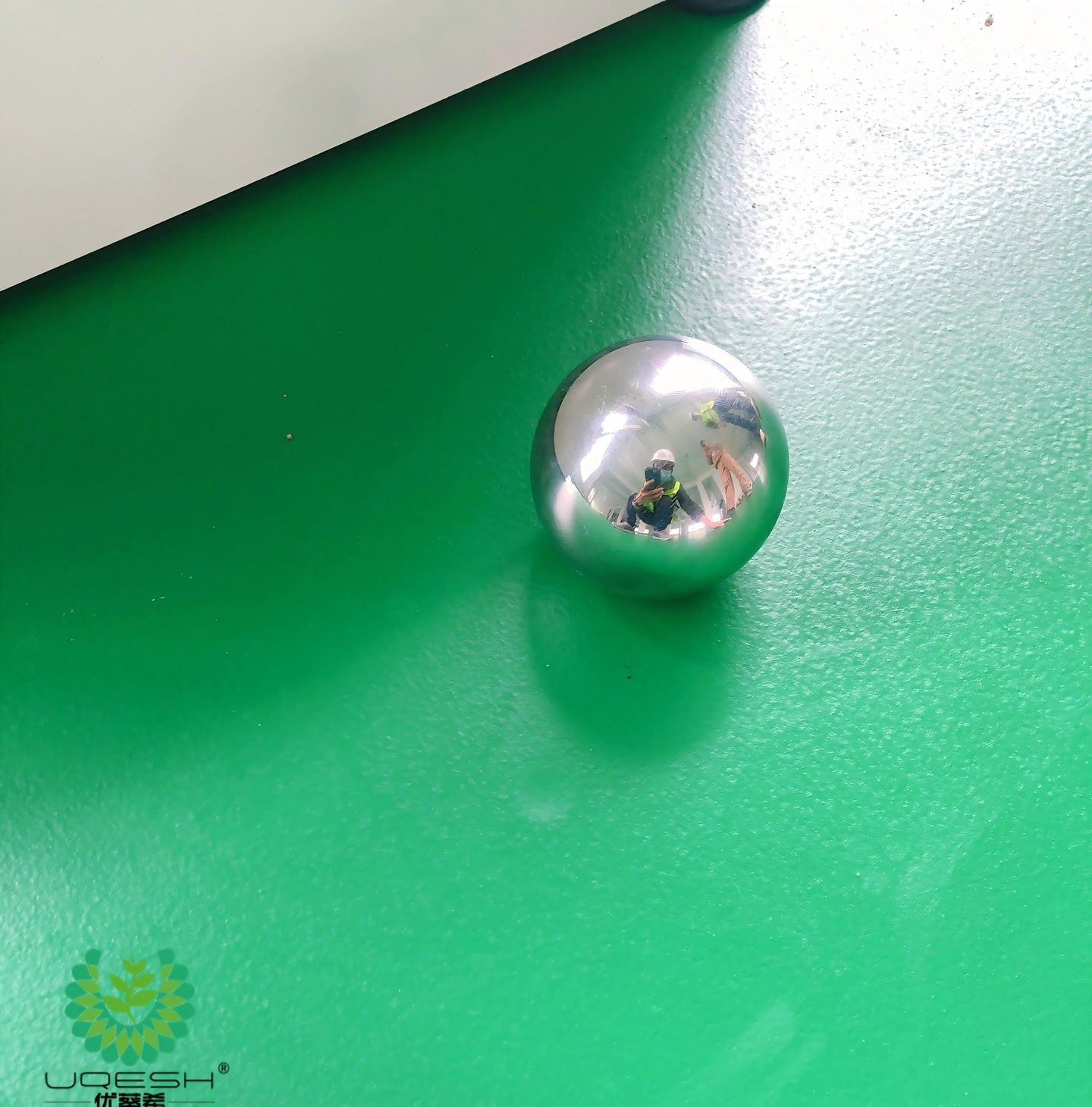

Sol polyuréthane UQESH : aucun dommage après essai de chute de bille d'acier — Polyuréthane UQESH : 70 chutes depuis 1 m / 10 chutes depuis 2 m, aucun dommage

FAQ

Revêtement de Sol Polyuréthane vs Résine Époxy – FAQ

Quelle est la différence entre un revêtement de sol polyuréthane et un revêtement époxy ?

Ils diffèrent principalement par leur teneur en COV, leur odeur et leur résistance à la température. Le système polyuréthane en phase aqueuse d'UQESH a une teneur en COV nettement inférieure (2–10 g/L contre 60–600+ g/L pour l'époxy), est inodore et résiste mieux aux températures élevées et aux environnements de vapeur que l'époxy traditionnel.

Le revêtement de sol polyuréthane est-il plus respectueux de l'environnement que le revêtement époxy ?

Oui. Le système d'UQESH utilise l'eau comme milieu de dispersion au lieu de solvants organiques, ce qui donne des émissions de COV ultra-faibles. Le liant est également à base d'huile de ricin renouvelable au lieu de matières premières d'origine pétrolière.

Le revêtement de sol polyuréthane résiste-t-il mieux aux températures élevées que l'époxy ?

Oui. Les systèmes époxy ramollissent souvent dès 50–60°C. Le polyuréthane à base d'huile de ricin d'UQESH est spécifiquement conçu pour résister aux environnements soumis au nettoyage à la vapeur à haute température, comme les cuisines professionnelles et la production alimentaire.

Le revêtement de sol polyuréthane résiste-t-il mieux aux chocs que l'époxy ?

Oui. Lors d'essais de chute avec une bille d'acier de 1 kg, le système d'UQESH a résisté à 70 chutes depuis 1 mètre et 10 chutes depuis 2 mètres sans dommage, alors qu'un système époxy courant se fissure dès 3 chutes depuis 1 mètre et 1 chute depuis 2 mètres.

Le revêtement de sol polyuréthane résiste-t-il mieux que l'époxy à un trafic intensif de chariots élévateurs ?

Oui. Lors d'un essai d'usure de 80 jours avec un chariot élévateur électrique de 3 tonnes (32 000 passages au total), le système polyuréthane bi-composant d'UQESH a montré une résistance à l'usure nettement supérieure à celle de l'époxy.

Revêtement de Sol Polyuréthane vs Résine Époxy – Quelle est la Différence ?
